参照規格
電気設備技術基準の解釈 第9条【低圧ケーブル】

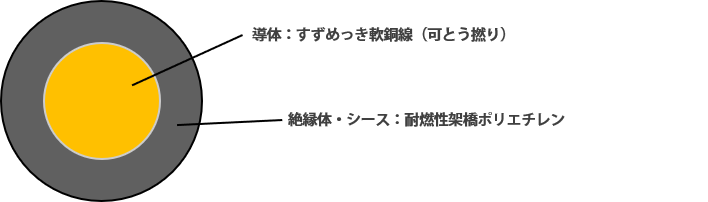

構造
構造表
| 導体 | 絶縁体厚さ （mm） |
シース厚さ （mm） |
仕上外径 （約mm） |
||
|---|---|---|---|---|---|
| 公称断面積 （mm2） |
構成 （本/mm） |
外径 （約mm） |
|||
| 150 | 27/34/0.45 | 18.8 | 2.0 | 1.7 | 26 |
| 200 | 37/34/0.45 | 21.2 | 2.5 | 1.8 | 29 |
| 250 | 37/42/0.45 | 23.6 | 2.5 | 1.9 | 31 |
| 325 | 37/55/0.45 | 27.0 | 2.5 | 2.0 | 35 |
| 導体 | 絶縁体厚さ （mm） |
シース厚さ （mm） |
仕上外径 （約mm） |
より合わせ 外径 （約mm） |
||
|---|---|---|---|---|---|---|
| 公称断面積 （mm2） |
構成 （本/mm） |
外径 （約mm） |
||||
| 150 | 27/34/0.45 | 18.7 | 2.0 | 1.7 | 26 | 55 |
| 200 | 37/34/0.45 | 21.2 | 2.5 | 1.8 | 29 | 62 |
| 250 | 37/42/0.45 | 23.6 | 2.5 | 1.9 | 31 | 67 |
| 325 | 37/55/0.45 | 27 | 2.5 | 2.0 | 35 | 75 |
